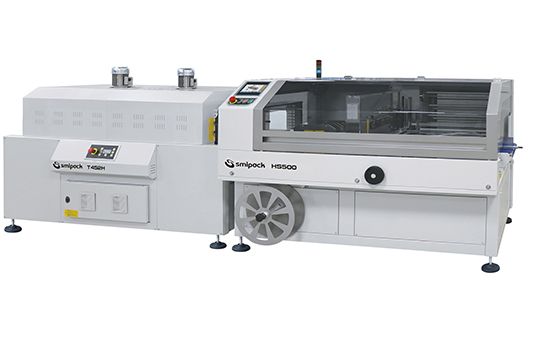

HS500 - Conditionneuses automatiques en continu avec cycle intermittent
Les soudeuses automatiques de la série HS Full Electric 4.0 se caractérisent par un excellent rapport entre qualité et prix et par leur modularité. En effet, tous les modèles de cette gamme peuvent être fournis avec tunnel ou sans tunnel de thermorétraction.
Tous les modèles de cette gamme sont totalement électriques et n’ont pas besoin d’air comprimé.

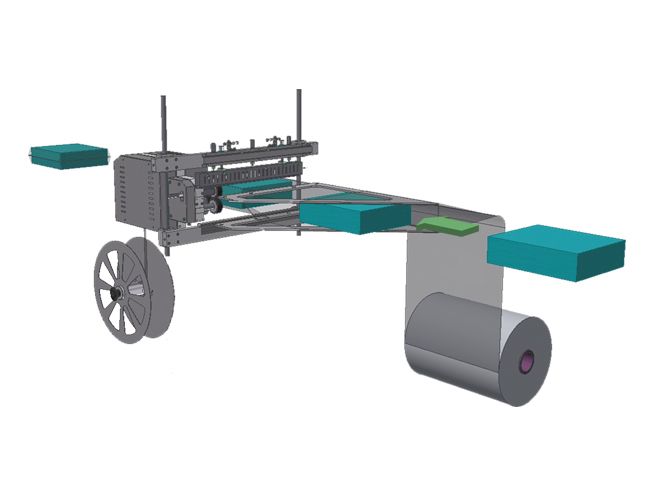

La série HS pourvue de soudure continue à cicle intermittent ou box motion s’utilise avec Polyoléfine et Polyéthylène, Polypropylène dossé ou à plat avec le plieur PX, et est indiquée pour satisfaire les productions jusqu’à 7200 paquets/heure et 9000 paquets/heure avec des solutions personnalisées.
Données Techniques
- Conditionneuse en continu FULL ELECTRIC 4.0 avec 2 tapis
- Cycle de travail intermittent
- Barre transversale équipée d'une lame de soudure traitée PTFE contrôlée par Inverter et Encoder
- Système de soudure latérale par friction à lame chaude
- Système de contrôle FLXMOD® pourvu de:
- Interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7”pouces wide avec PLC user-friendly
- Section de puissance et de contrôle se composant de:
- Variateur pour chaque moteur
- modules de commande IN/OUT (entrée/sortie) à 16 entrées/sorties digitales
- modules de commande entrées analogiques
- modules de contrôle lecture des thermocouples
- Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que:
- contrôle électronique de la tension du film
- réglage de la hauteur de la barre transversale
- double réglage de la température de soudure, aussi bien sur le soudeur longitudinal que sur le transversal
- réglage du temps de soudage
- possibilité de conditionner des paquets simples ou des groupes de produits
- vitesse des tapis de transport réglable électroniquement
- statistiques de processus
- Dispositif d’approche des tapis motorisé contrôlé par inverter compris
- Système motoriséde centrage de la soudure
- 50 programmes à mémoriser
- Convoyeur d'entrée dégagé des équerres pour faciliter l'insertion du film
- Systèmes pour le guidage et la diminution de la tension du film placés avant la barre transversale et le système de soudure longitudinale
- Dispositif de mouvement latéral du système de soudure longitudinale
- Bouton d'urgence
- Consommation d’énergie réduite
- Conformité avec les réglementations CE
| Alimentation électrique |
220 - 240 / 380 - 415 V |
| 3PH + PE / 3PH + N + PE |
| 50/60 Hz |
| Puissance électrique |
2500 W |
| Pression de l'air comprimé |
6 bar |
| Consommation d'air comprimé |
0,6 Nl/p |
| Barre de soudure |
500 mm |
| Hauteur maximum du paquet |
200 mm |
| Vitesse des convoyeurs |
11 - 45 m/min |
| Production jusqu'à |
6000 pph ** |
| Dimension maximum de la bobine film |
600 - ø 350 mm |
| Dimensions de la machine |
2180 x 1545 mm |
| h 1505 - 1665 mm |
| Poids net de la machine |
730 Kg |
| Films utilisables: Polyoléfines et Polyéthylène (Polyéthylène de 15 à 80 my avec option barre transversale pour polyéthylène) |
up to 30 µ |
(**) Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
